企业分部组建异地虚拟局域网提高办公效率

发布时间：2021-02-22 人浏览

应用场景

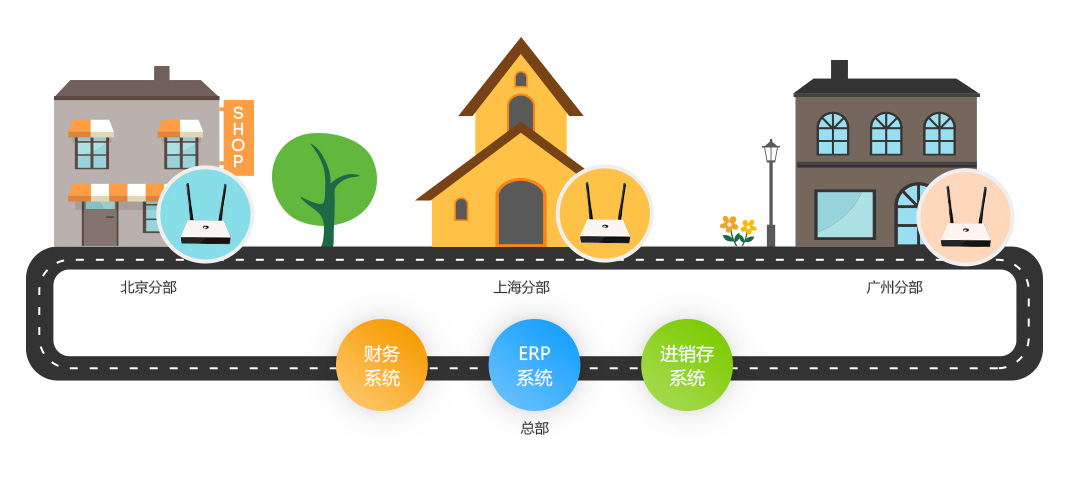

随公司的发展规模不断扩大，为提高办公效率，提升企业管理水平，往往需要搭建各类项目管理系统软件（如OA、财务系统、ERP等）进行运作管理，但由于公司分部在不同地区，大都没有真实公网IP，总部与各分部间的互联互通往往需要依靠到第三方软件来实现，且总部网络规则设置太多，网络较为复杂，部署与维护也成为了难题。

实施难点

1、都在不同地区，处于不同网络；
2、联机需要借用第三方软件实现；
3、总部网络结构复杂；
4、部署维护难度大，稳定性低。

解决方案

1、产品清单

（1）蒲公英路由器X3

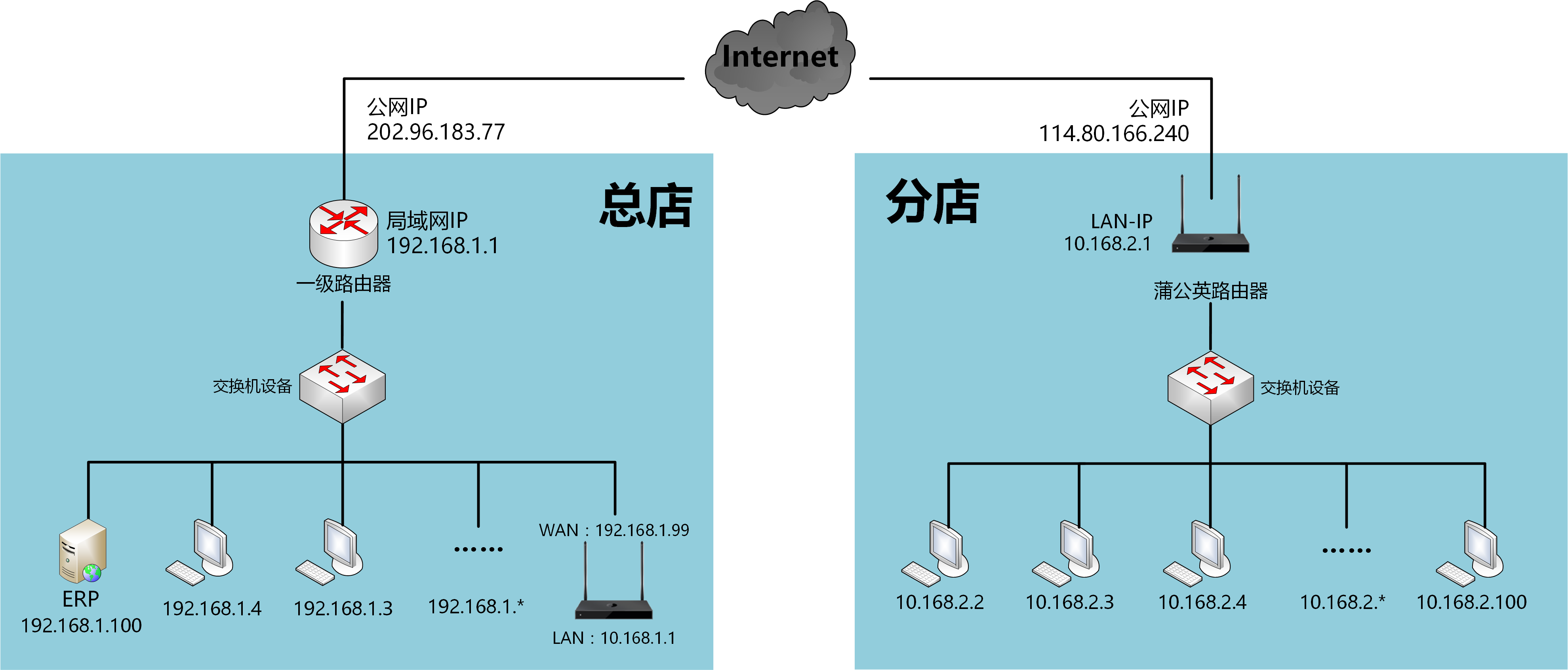

在总部交换机下接上蒲公英，分部则可以直接替换原来的一级路由器，让所有的分部的电脑都接在分部的蒲公英下面。
利用蒲公英路由器上的智能组网功能，将总分部的蒲公英创建成一个虚拟局域网络，使各节点之间互相通信，主机之间可以直接通过局域网IP地址进行访问。

2、方案部署

2.1 安装及配置蒲公英

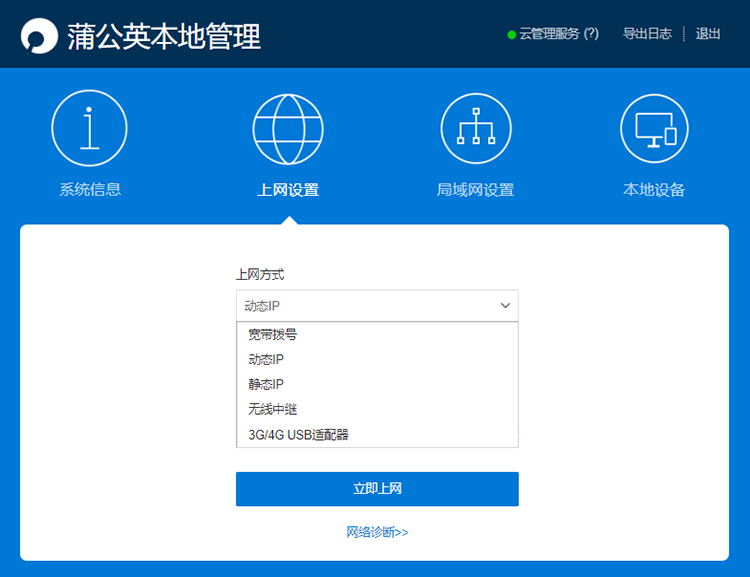

各点蒲公英正常接线后，浏览器输入oraybox.com登录进入管理地址进行上网配置；

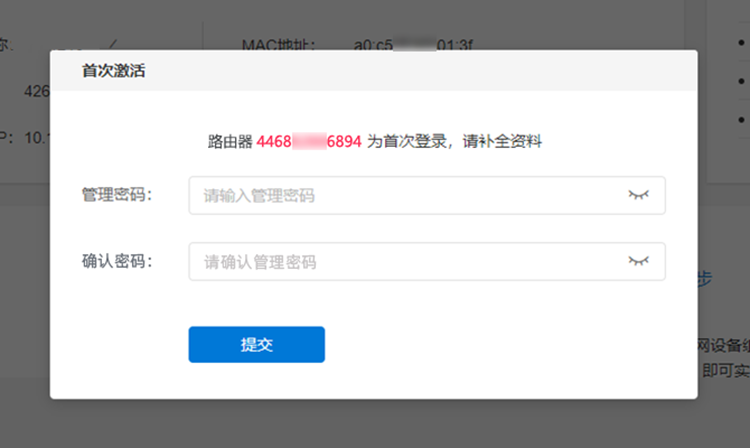

上网正常后，首次进入管理页面，需修改管理密码。

2.2 创建智能组网

进入蒲公英路由器云管理【智能组网】——【成员列表】，点击“绑定帐号”将蒲公英路由器绑定到Oray的帐号下，方便组网管理；

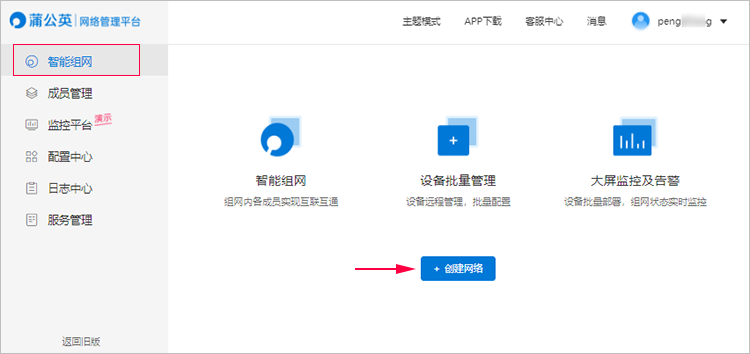

绑定成功后，点击【我要组网】进入蒲公英组网管理界面，使用蒲公英路由器绑定的帐号完成登录后，选择【智能组网】——“创建网络”；

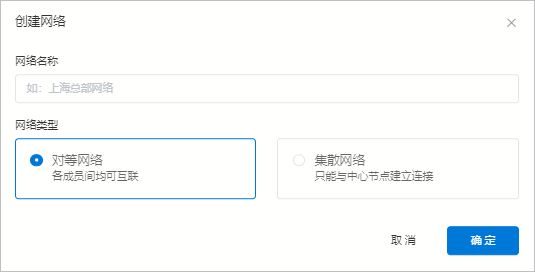

在弹窗中自定义填写【网络名称】并选择【网络类型】，点击“确定”即可成功创建组网。

2.3 添加组网成员

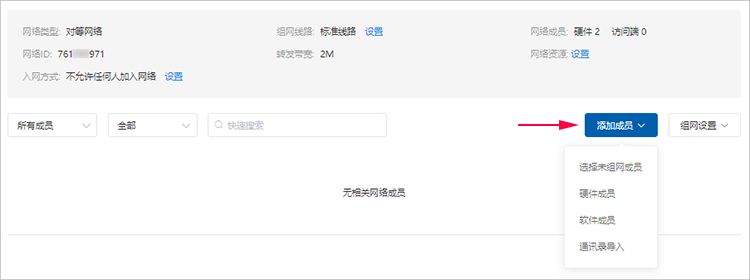

组网创建成功后，我们需要将成员添加进来。点击右上角的“添加成员”，可以看到添加成员的四种方式。

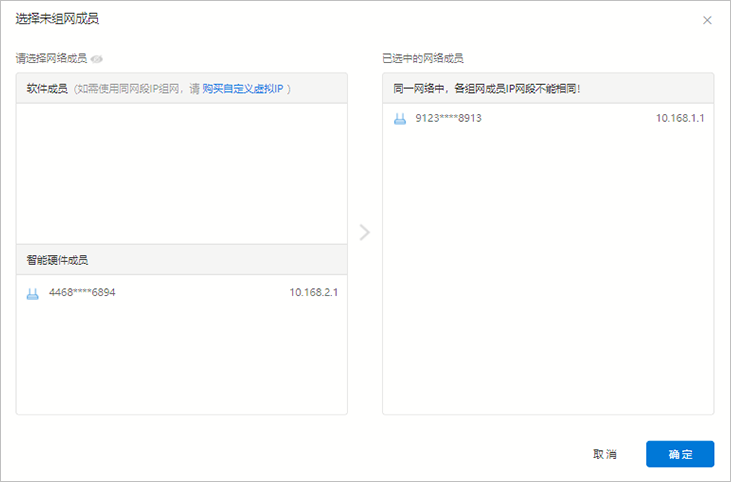

（1）选择未组网成员
点击选择帐号下已有的软件/硬件成员，可将其添加到组网中；
注意：同一网络中，各组网成员IP网段不能相同。

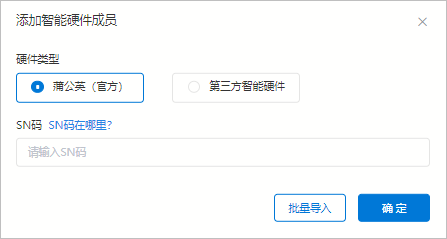

（2）硬件成员
可选择添加蒲公英硬件或第三方智能硬件；

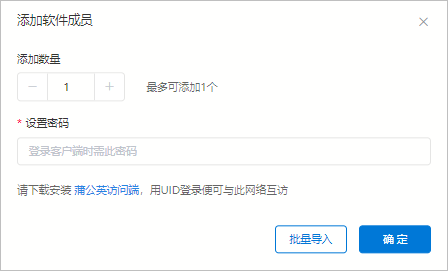

（3）软件成员
免费版帐号最多支持添加三个软件成员，可根据实际需要升级服务；

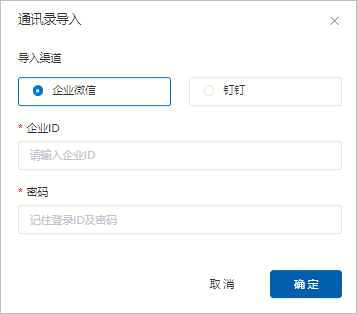

（4）通讯录导入
可通过企业微信或钉钉导入组网成员。

2.4 添加旁路设置

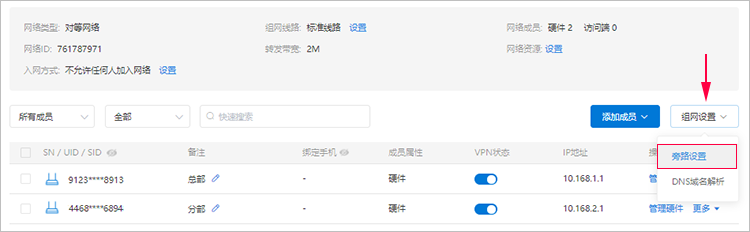

组网成员添加完成后，选择【组网设置】--【旁路设置】；

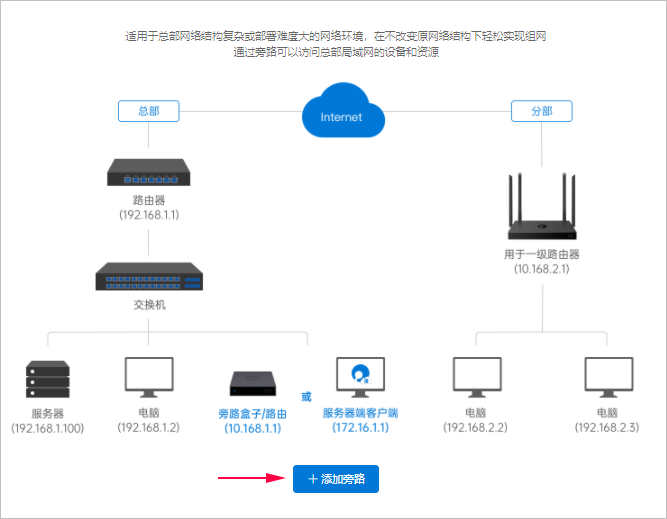

点击“添加旁路”；

在弹窗中添加旁路路由：
| 选择旁路路由：选择总部下面的蒲公英路由器为旁路路由
| 目标地址：192.168.1.0：总部蒲公英上层服务器网段（192.168.1.0表示网段,子网掩码为:255.255.255.0。）

点击“确定”保存旁路设置后，页面将显示我们添加的旁路规则。

2.5 Ping测试

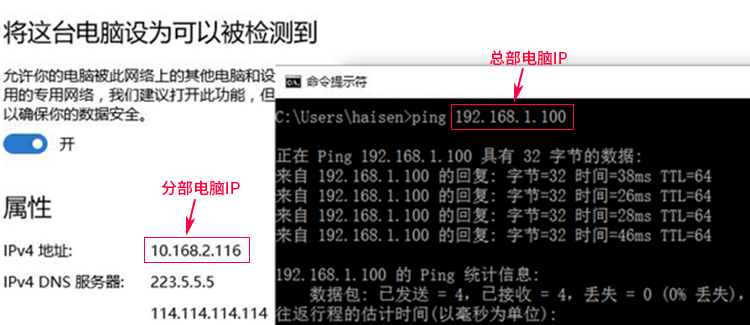

通过ping测的方式，在分部下的电脑ping下总部上面的服务器IP地址。

注：为了提高P2P连通率，建议开启网关路由的UPNP功能。

3、方案优点

1、在不改变总部网络环境下，实现据跨网络传输、跨地区通信；
2、可靠性，单个节点故障，不影响其它分点连接；
3、无限并发数，具有很强的灵活性和可扩展性；
4、采用P2P通道进行连接，访问速度快；
5、部署操作简单，维护难度大大降低。

注意事项

1、组建虚拟局域网时，每个路由器成员的IP地址不能相同，否则会造成网络冲突；
2、添加旁路若目标类型选择的是“IP网络段”，子网掩码也要跟随变化；
3、需要注意路由器成员的IP不能与旁路的目标IP相同。
