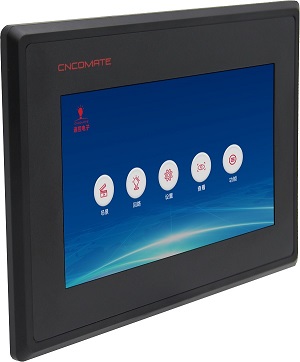

智能场景面板

发布时间：2021-01-20 人浏览

● 产品特点

1、 可最多管理192个回路（包括照明、窗帘、空调、风机、水泵等不同类型负载）；

2、 可自定义场景,回路,时序的名称,让用户操作体验更直观，简便；

3、 可编辑设定场景，时序，照度等参数，无需专业编程即可实现中小系统的自动运行，集中管理；

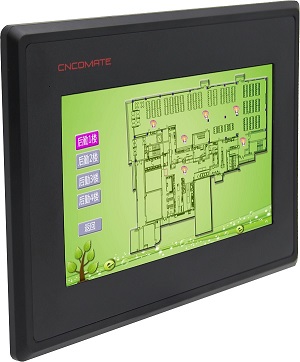

4、 可插入平面效果底图，定制图型控制界面；

5、 特制金属预埋盒，免螺丝拆卸；

6、 屏幕采用7寸真彩工业级电阻屏

● 产品规格及特性

使用电源/消耗功率： DC 12V—24V  /  1VA

屏：                7.0寸真彩触控屏 1024x600

微处理器：          ARM系列单片微机

通讯方式：          2 x RS-485 1/2 duplex / Modbus RTU Protocol (通讯协议)

通讯速率：          9600~76.8k bps (工厂内设 / 建议 9600 bps)

最大通讯距离：      4000 ft (1.2 km)

通讯地址设定范围:   最大到 16

尺寸：              210(W) mm x 150(H) mm x 30(D) mm

安装方式：          墙壁挂式,开孔内嵌式

重量：              约500 克

环境 / 使用：       0 to 70 °C; 10 to 85% RH

储存环境：          -10 to 90 °C; 低于 90% RH

俱传送、执行数据至上/下一层控制器

俱有独立监控应用软件，可根据不同控制要求方便上传不同应用软件

俱有自我诊断能力，对下挂控制器及回路的实时监控。

俱有免电池程式记忆装置(EEPROM) 可储存所有操作程式以防止断电时资料遗失。

俱有扩充FLASH，SD卡槽方便系统升级。

看门狗装置 自动复归。

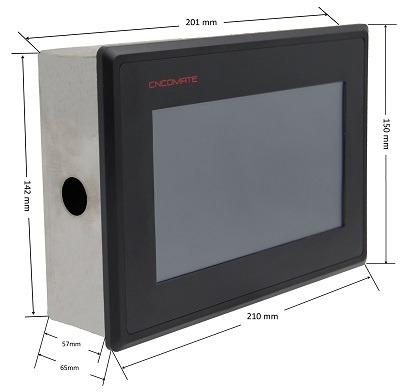

● 产品外壳尺寸与标注
