智慧社区弱电系统设计方案分享

发布时间：2022-03-08 人浏览

前言


智慧社区的概念非常大，建设方式也是跟模式息息相关，而这个模式又需要各方的配合，比如公安、街道、综治等相关单位，每家单位牵头搞智慧社区，出来的效果都不一样。今天主要聊聊智慧社区的智能化弱电的应用场景！


正文


智慧社区是指通过物联网实现对社区各类信息全面采集；通过人工智能提升居民生活体验，提升社区安全等级；通过大数据、云计算为管理部门实现资源整合、数据共享。
系统架构
整个智慧社区的架构非常大，仅从应用上就可以分为社区运行，社区治理，政务服务，民生服务、社区管理等，而对应的社区智能化弱电相关的核心场景又可以分为八大类，分别是智慧安防，智慧访客，智慧消防，智慧停车，智慧环境，智慧能源，智慧门禁，智慧家庭。

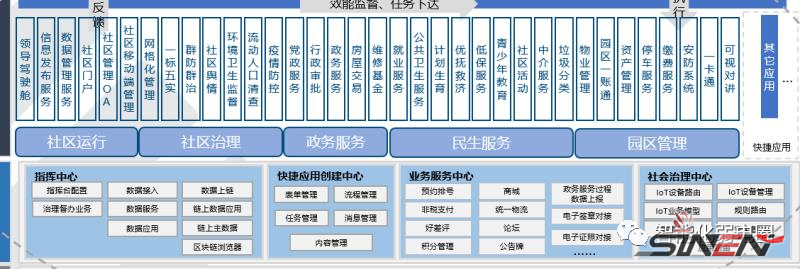

社区系统架构
这八大类智慧社区的场景系统的建设，绝不应该是对各个子系统进行简单堆砌，而是在满足各子系统功能的基础上，寻求内部各子系统之间、与外部其它智能化系统之间的完美结合。

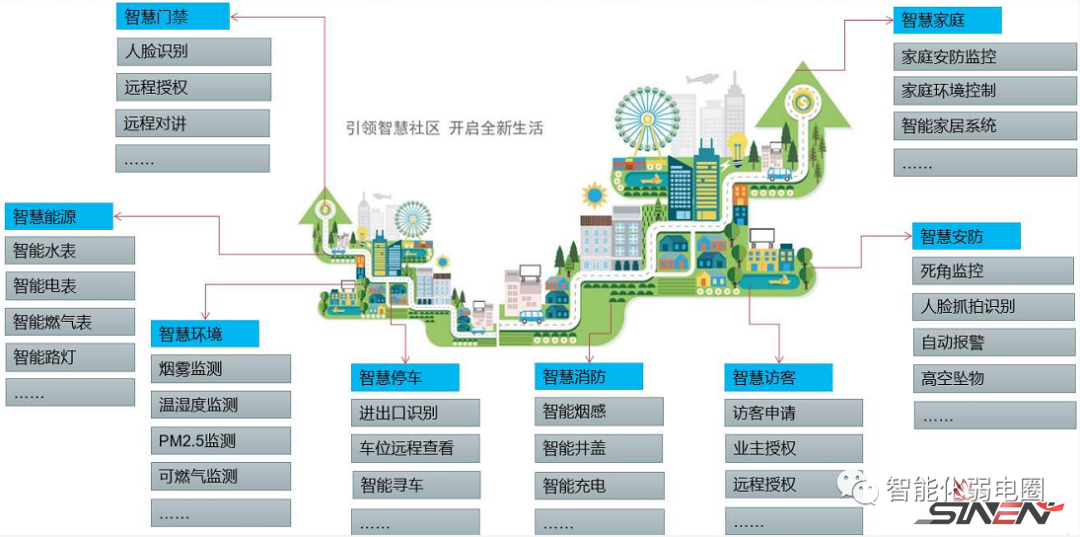

智慧社区弱电八大场景
1、智慧安防
智慧安防的应用在社区随处可见，除了在社区内部署普通高清网络摄像头，还有很多智能安防的身影，比如社区周边部署的人脸布控系统、人员通道系统，智能警戒摄像头以及最近几年受到很大重视的防高空抛物系统的部署。
①人脸布控
通过在社区的大门口人员密集区域和重点人员管控等区域的进出入口通道，部署人脸抓拍摄像头，人脸抓拍摄像头采集到的人脸图像跟人脸图像目标库进行比对，比对成功后快速锁定嫌疑人员，搭配社区电子地图后能实时追踪嫌疑人人脸轨迹，并辅助人工预判，将预警信息弹射到指挥中心大屏或者直接将预警信息推送给管理人员移动终端，由管理人员开展处置工作。



人脸布控


②人员通道系统
在社区出入口，居民通过人脸闸机刷脸进出小区，实现业主通行、访客放行、尾随告警，进出人员全抓拍。

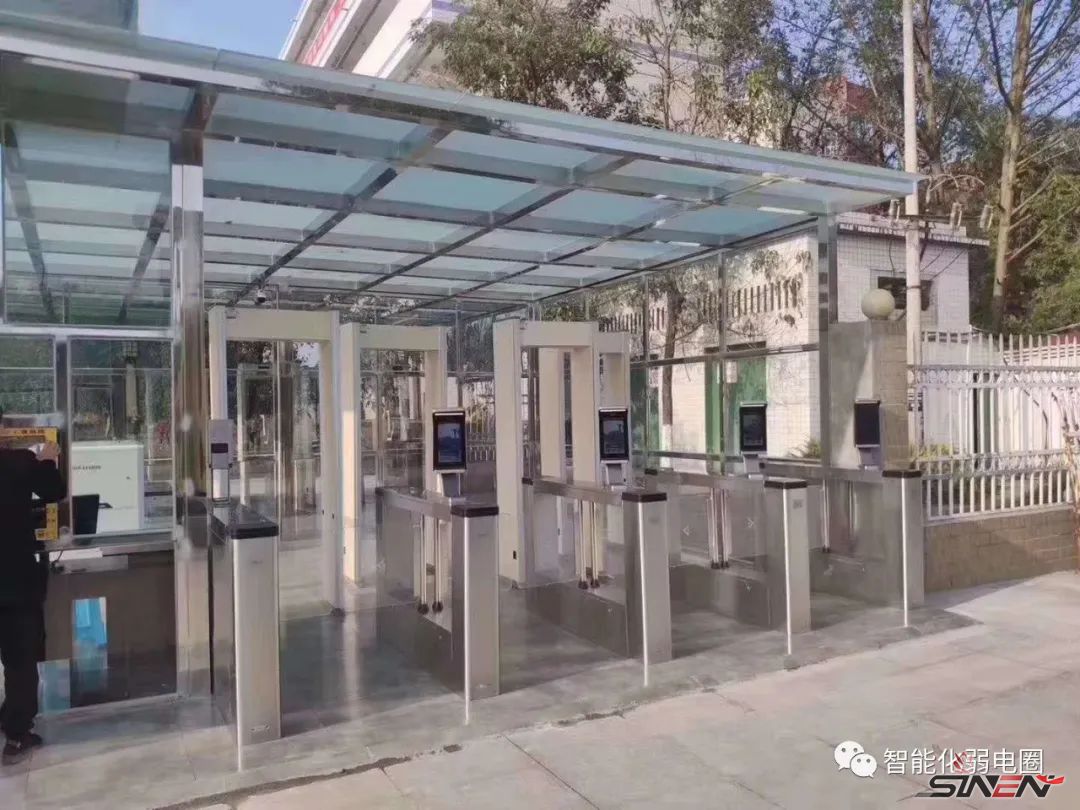

人员通道


③周界
在社区周界围墙处部署智能警戒摄像头，一旦发现有人翻墙进入小区，智能抓拍、告警，自动弹窗，实时追溯。

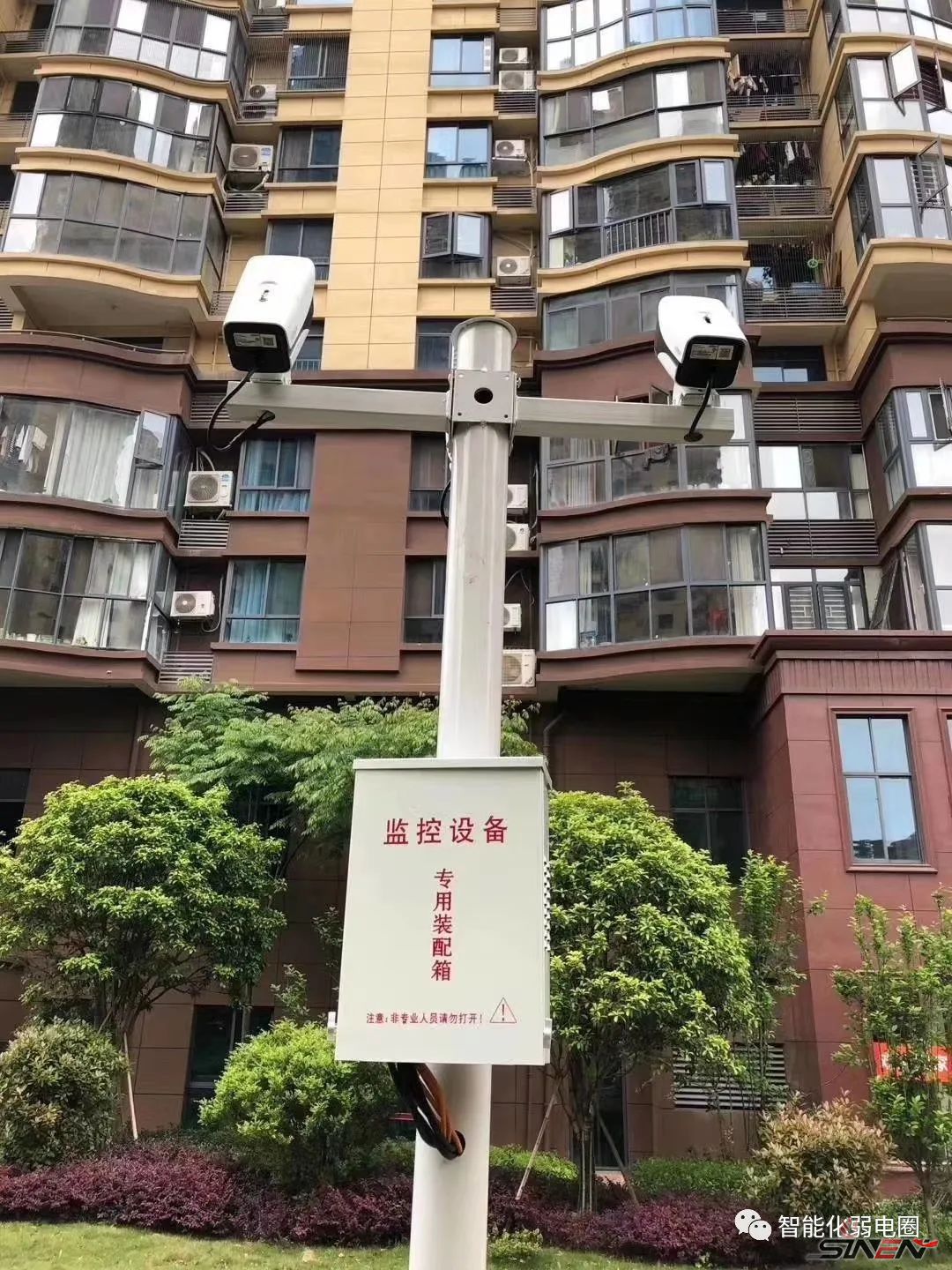

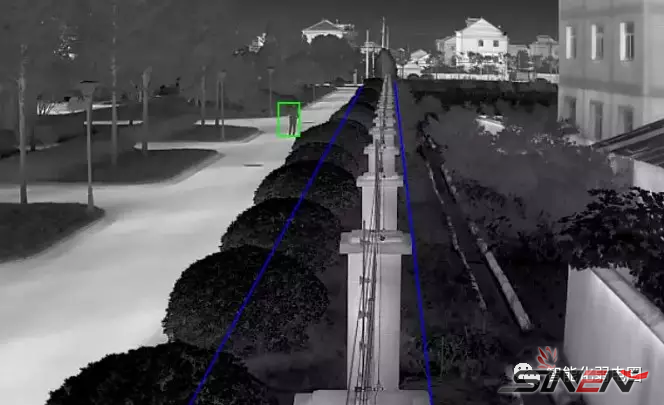

周界

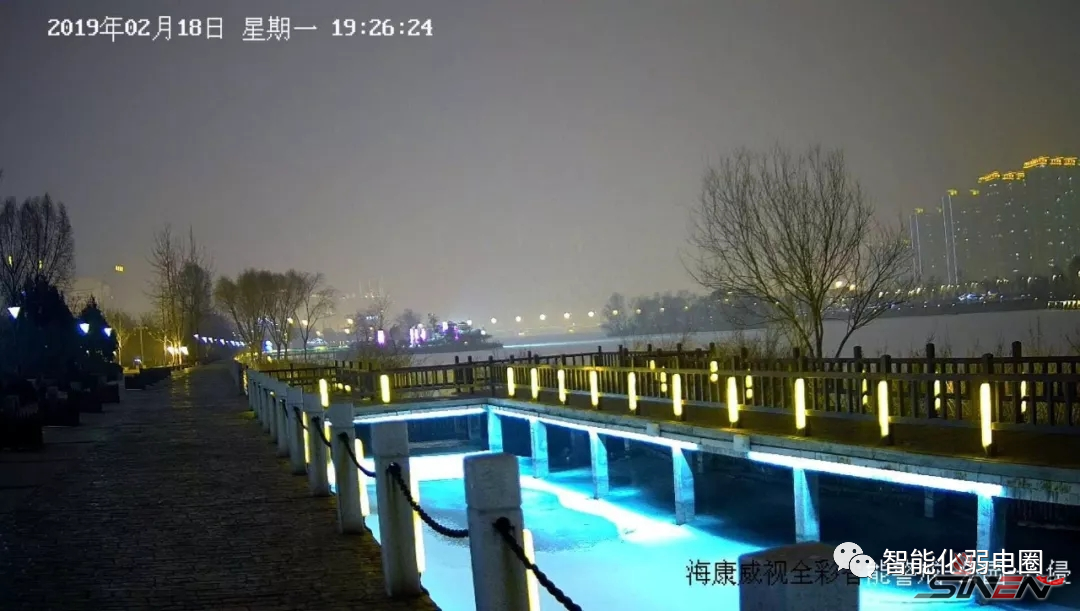

全彩智能警戒摄像头


④防高空抛物
防高空抛物摄像头，可以对楼层高、中、低层进行视频全覆盖，能记录每一户业主往楼层抛物过程，只要出现楼层乱扔抛物的现象，就可以马上调取此区域的摄像头录像，查找楼层住户往楼下抛物体的整个过程，便于事后取证指认，威慑抛投人员，减少事故的发生。

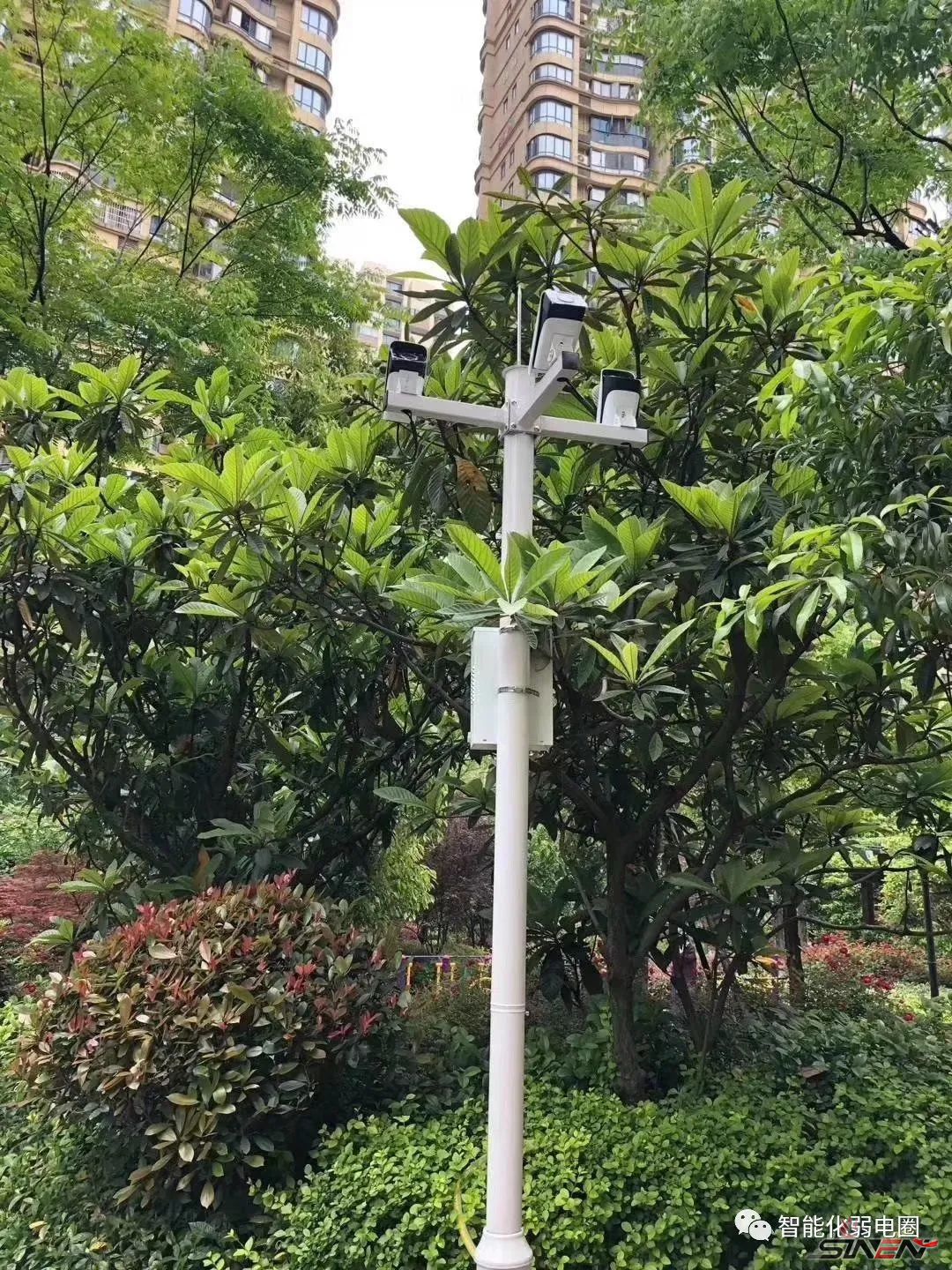

社区高空抛物摄像头-1


社区高空抛物摄像头-2


2、智慧访客
访客子系统主要由访客一体机、管理终端、综合管理平台组成，并可与门禁子系统、人员通道子系统、梯控子系统进行整合，对访客身份进行有效确认，并管控访客的进出区域。

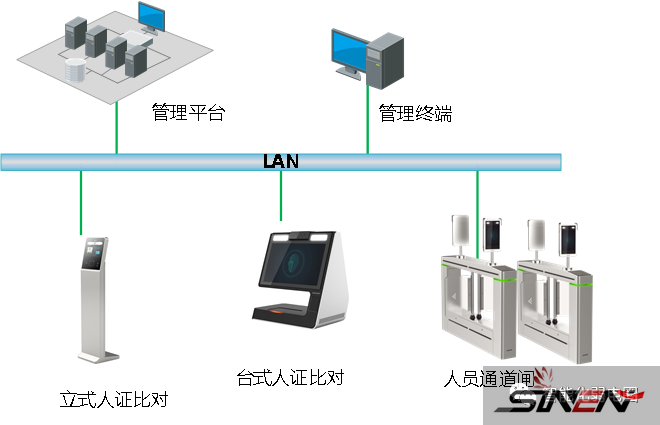

智慧访客系统


一般在大厅放置立式自助访客一体机，在前台、保安室等地放置桌面式访客一体机；已经预约过的来访人员使用自助访客一体机完成自助登记动作；未提前预约的来访人员则需要到前台或保安室处登记，由工作人员利用台式访客一体机完成访客登记。
3、智慧停车
停车场车辆管理系统主要是由前端子系统、传输子系统、中心子系统组成，实现对车辆的24小时全天候监控覆盖，记录所有通行车辆，自动抓拍、记录、传输和处理，同时系统还能将车辆分为“固定车”、“临时车”、“布控车”3种车辆类型，实现车辆区分管理。有些社区还会建设地库的车辆引导和反向寻车系统。

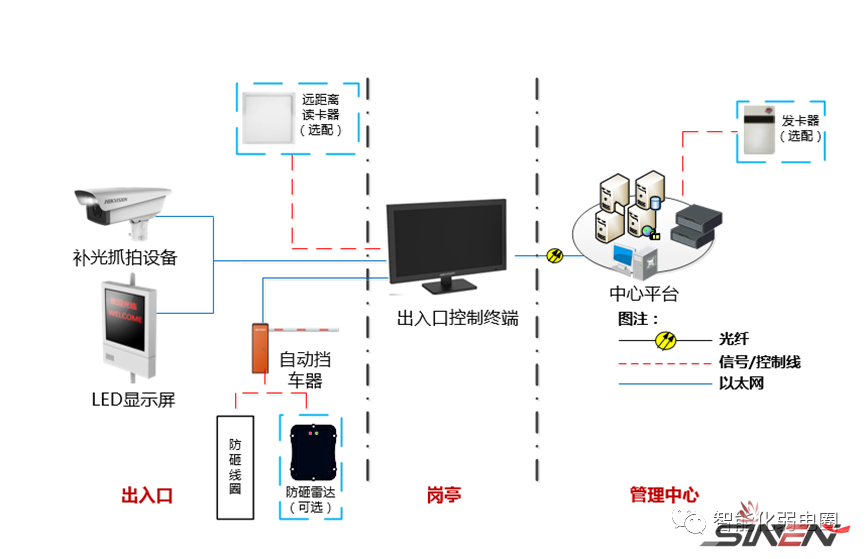

海康停车场管理系统拓扑



停车场入口设备布置图



停车场出口设备布置图
4、智慧环境
在社区建筑物过道部署烟感等物联网传感器可以实时检测单元楼的火警、可燃气体泄漏等；在家庭实现烟雾监测，温湿度监测，PM2.5监测，可燃气监测。
5、智慧能源
在社区周边部署智慧路灯，在家庭实现智能水表，智能电表，智能燃气表的应用。
6、智慧门禁
在社区的单元楼，通过人脸门禁对单元楼进出进行合理管控；内置深度学习的摄像头可以实现电动车检测，并可联动梯控系统。



门禁系统拓扑


7、智慧家庭
家庭部署安装智能家居系统，比如智能锁、家用摄像头、门磁等。



海康指纹锁
8、智慧消防
实现智慧消防系统联网，帮助物业管理方快速了解社区所有消防报警设备的开通情况、运行情况。



消防物联网


总结


智慧社区建设方案系统规划，不再是依靠传统的智能化弱电系统的建设，而更多的会加入人脸识别，车牌识别，人脸布控，物联网，大数据等技术，真正做到小区全域感知、数据汇聚、分析研判、实战应用等功能！


附智慧小区CAD系统设计图






小区智能化系统工程


图纸目录-1


图纸目录-2


设计说明-1


设计说明-2


材料清单-1


网络拓扑图


楼宇对讲-1


楼宇对讲-2


楼宇对讲-3


楼宇对讲-4


楼宇对讲-5


楼宇对讲-6


监控系统图


停车场系统图-1


停车场系统图-2


停车场系统图-3


停车场系统图-4


消防控制器


配电系统图


公共广播系统图


无线巡更图


电子围栏-1


电子围栏-2


电子围栏-3


电子围栏-4


电梯五方通话系统图


楼宇对讲平面图


视频监控平面图


小区总平面图
