管理光纤网络中的核心设备 OLT，包括 ONU的注册、重启、业务配置等等。

功能列表：

• 管理多台OLT

• 所有业务板及端口状态图形显示（在线状态/光功率/连接速率/下挂终端数量/VLAN等）

• 光猫自动注册（SN/MAC/LOID三种方式），支持多注册模版、多OLT、多业务板、EPON+GPON混合的场景

• 支持光猫注册时同时下发TR069模版（支持华为光猫、移动光猫）

• 支持移机功能，光猫从一块业务板移到另外一块业务板，或同一业务板的其他PON端口

• OLT配置自动保存（光猫自动注册后5分钟内永久保存配置）

• VLAN 接口及vlan透传管理

• 端口汇聚配置、状态查看

• 管理外置式 ONU，如华为 MA5626 8/16/24口等型号 （2021/05/12以后版本支持）

• 管理带电话的ONU，如华为 MA5620/MA5822 （2021/05/23 以后版本支持）

• 执行自定义命令

更新日志：点击查看

支持的OLT产品：

• 华为 MA5680T

• 华为 MA5683T

• 华为 MA5603T

• 华为 MA5800 系列

• 华为 EA5800 系列

光猫助手/光猫精灵/秒开路由以旁路方式连入OLT的上联口，如果OLT上无空闲的上联端口，则接到核心交换机上。

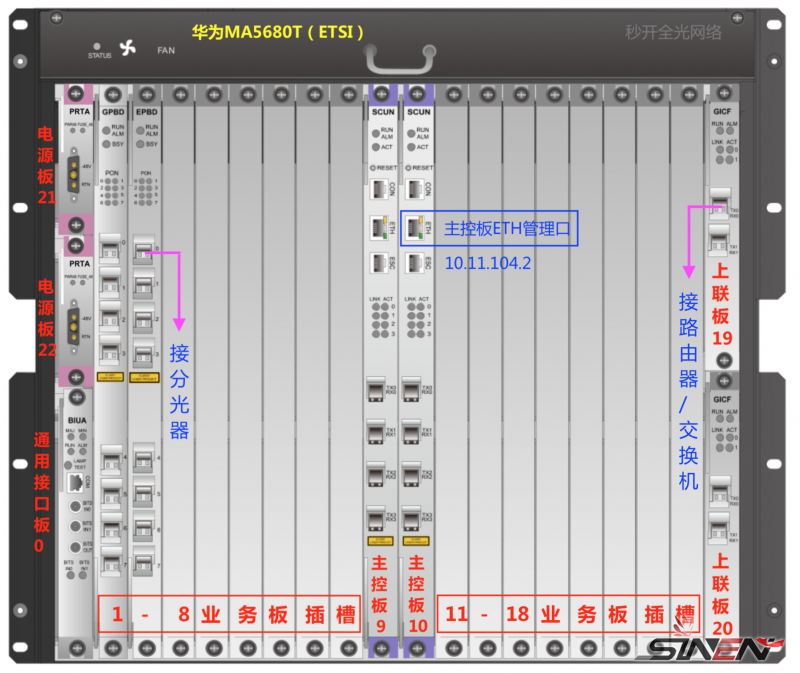

初次连接OLT，将秒开路由的LAN口接入到OLT主控板的ETH口，其初始IP是 10.11.104.2/24。

在秒开路由的LAN口添加扩展IP如 10.11.104.1/255.255.255.0。

常见的TR069 VLAN有46、48、4015等，在秒开路由上只需创建一个TR069 VLAN即可，推荐使用VLAN46。

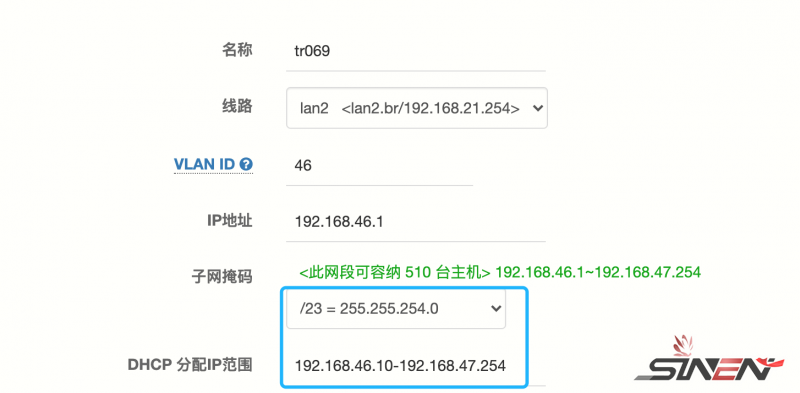

秒开路由VLAN 46 IP固定设为 192.168.46.1，子网掩码或OLT VLAN46的IP 根据光猫数量来规划：

其他TR069 VLAN可在OLT上全部映射到VLAN 46，后面会提到。

创建VLAN时，同时添加DHCP地址池，如果光猫数量超过200，需要修改默认子网掩码及地址池范围：

TR069 ACS服务器 地址：http://192.168.46.1:9090/

应用-》模块-》检查更新，找到 “onumgr“ 模块，点击安装。

新建Telnet连接：

输入OLT IP/账号/密码：

首次连接需要等待15秒左右获得OLT状态信息：

创建成功后，将路由LAN口接入到OLT 19号上联板到1号端口，用PING测试工具PING OLT的IP 192.168.46.2 是否通。

接下来使用上联口来访问OLT，创建新的Telnet连接，使用OLT的 VLAN46接口的IP连接，原来的主控ETH口的线可以断开不用。

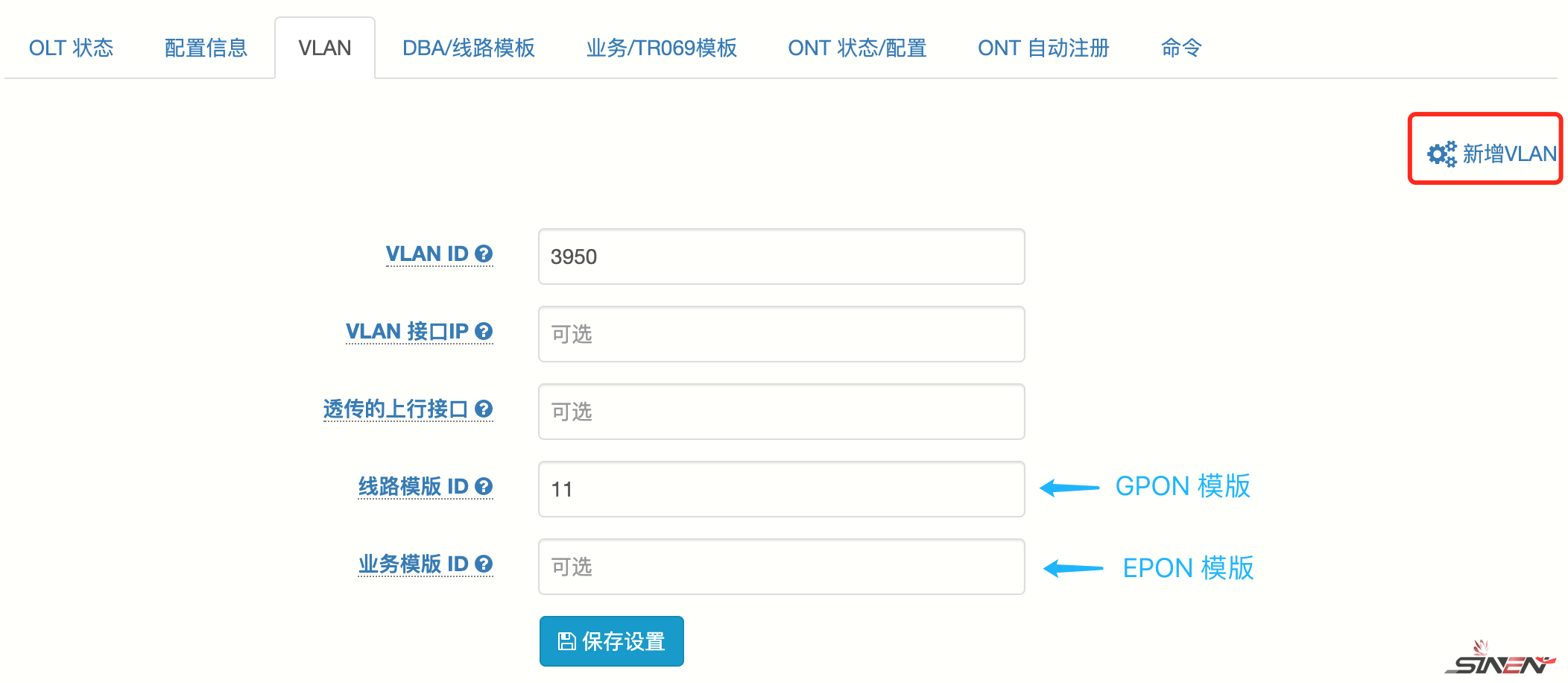

依次创建其他TR069 VLAN，及业务所用到的VLAN。

下面的例子用到 36,48,49,57,201,4015，其中201为上网/语音业务VLAN，其他均为TR069 VLAN（不同光猫的TR069 VLAN可能不一样）。

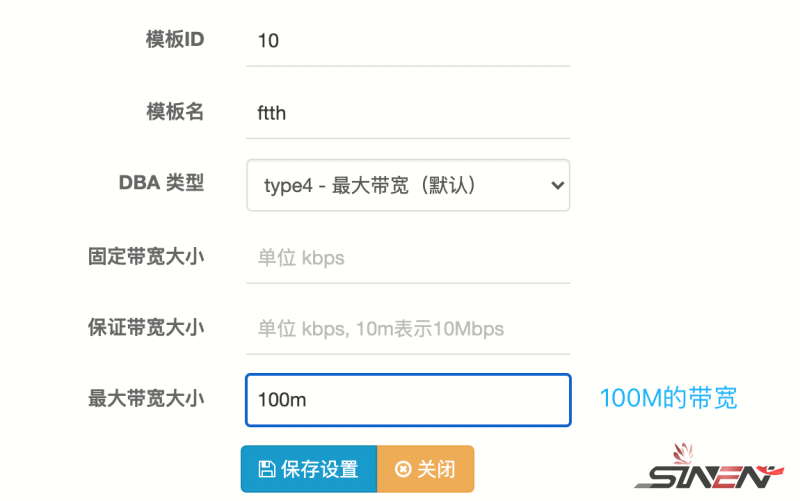

比如100M，新建DBA模版：

根据PON类型（EPON/GPON）分别创建不同的线路模版，GPON需要在线路模版中指定所需要用到的VLAN（TR069 VLAN及所有业务VLAN）

EPON 则需要在业务模版中指定VLAN。

GPON 线路模版：

EPON 线路模版：

创建完成后如下：

根据PON类型（EPON/GPON）分别创建不同的业务模版，EPON需要在业务模版中指定所需要用到的VLAN（TR069 VLAN及所有业务VLAN）。

GPON 业务模版：

EPON 业务模版：

创建完成后，如下：

EPON和GPON分别创建注册模版，如：

开启自动注册：

插上光猫后，30秒左右会自动被探测到，然后注册，注册大约10～15秒左右：

查看业务VLAN情况：

查看注册日志：

进入秒开路由-》网络-》DNS参数-》DNS 代理/缓存：

详细操作请参考：TR069 管理 & ACS

注：您还可以在OLT上给光猫下发TR069模版，无需进光猫手动配置。 参考 通过 OLT 下发 TR069 模块

光猫无法注册： 光猫上的注册灯一直闪烁，表示未注册，可能原因：

1. OLT 未开自动注册，或自动注册配置有问题（缺少注册模版）

2. 光纤线路故障，光衰太大？

光猫注册成功，TR069无法发现设备：光猫注册灯常亮，但在TR069中看不到设备：

检查路由上 DHCP IP分配记录中是否有TR069 VLAN的新设备：

网络-》DHCP 服务器-》当前IP分配信息：

1. 如果没有IP分配信息，说明光猫上TR069 VLAN没有添加，或光猫上无TR069，具体需要登录光猫查看。

2. 如果DHCP有IP分配信息，可能缺少ACS域名重定向记录

• 参考：管理外置式 ONU，如MA5626/5620/5821/5822

GPON 在线路模版中增加，EPON 在业务模版中增加

如果该VLAN为TR069业务使用，还需要在注册模版中添加vlan映射规则，比如映射到46

添加完成后，删除OLT上已注册光猫记录，让光猫重新注册即可。
