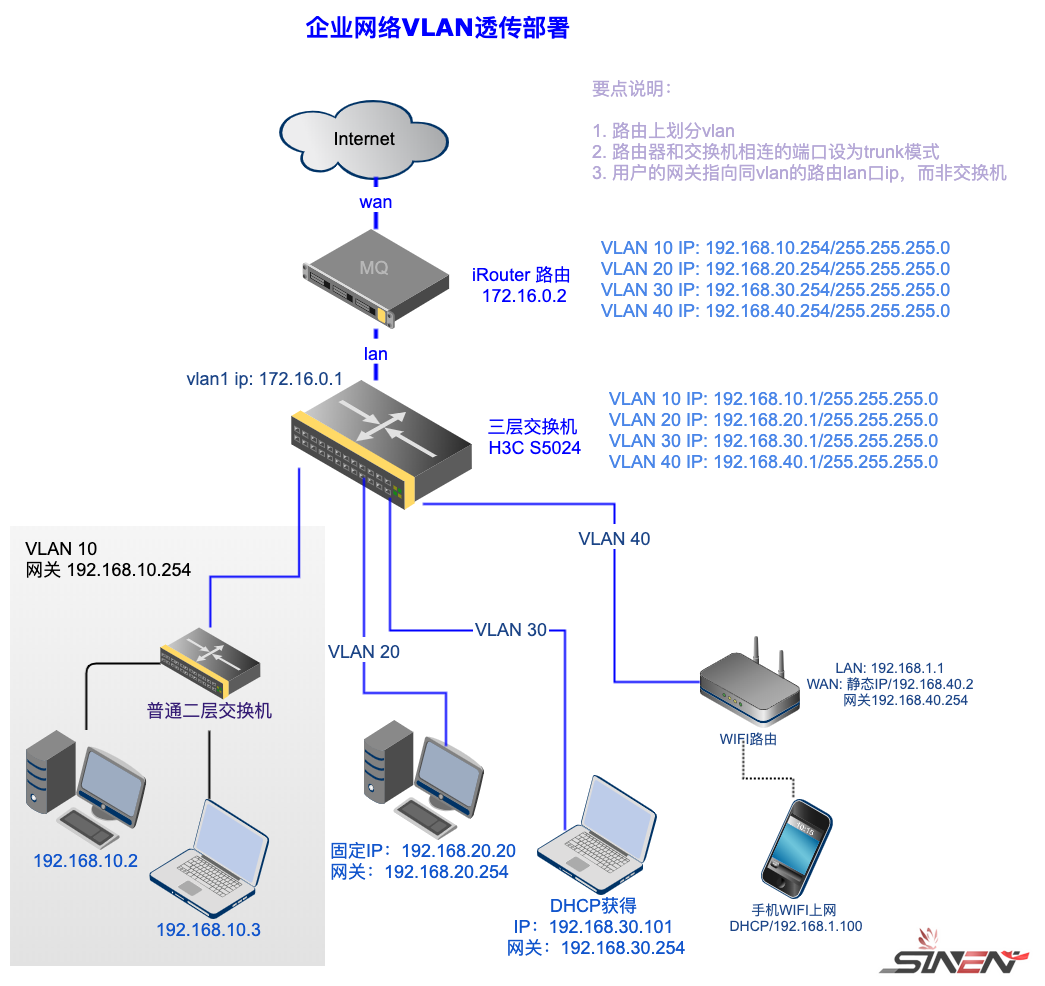

三层交换机上划分有多个VLAN（也可以使用二层VLAN交换机），路由上创建对应的VLAN，路由LAN口接交换机的 trunk 口。

另外参考:

• 企业VLAN网络三层转发
• QinQ 双层VLAN透传

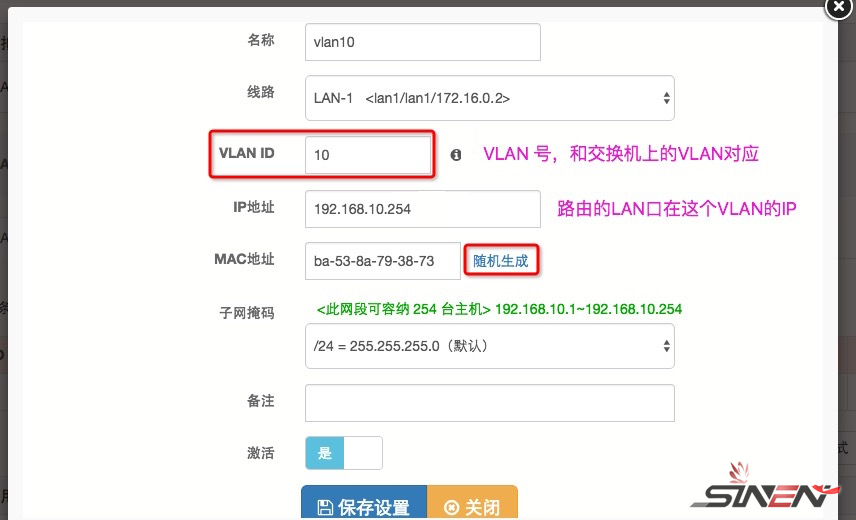

进入“网络”-》“虚拟局域网 (VLAN)”-》“新增VLAN”

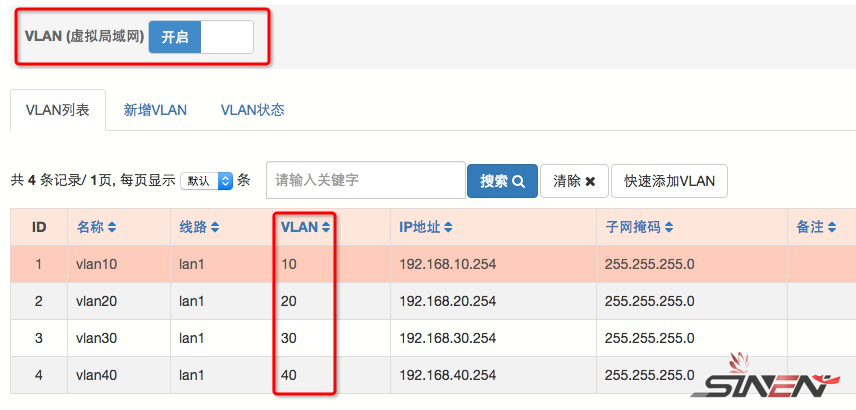

全部添加后，然后开启“VLAN (虚拟局域网) 功能”，如下：

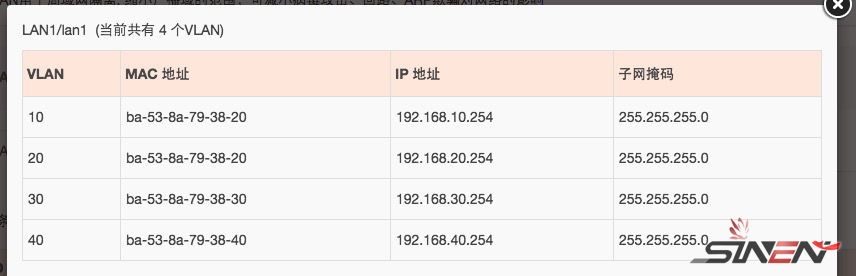

最后，可以点击“VLAN状态”查看创建的VLAN的状态，确认VLAN创建成功

如果VLAN下面的客户机是固定IP或PPPoE拨号上网，此步可忽略.

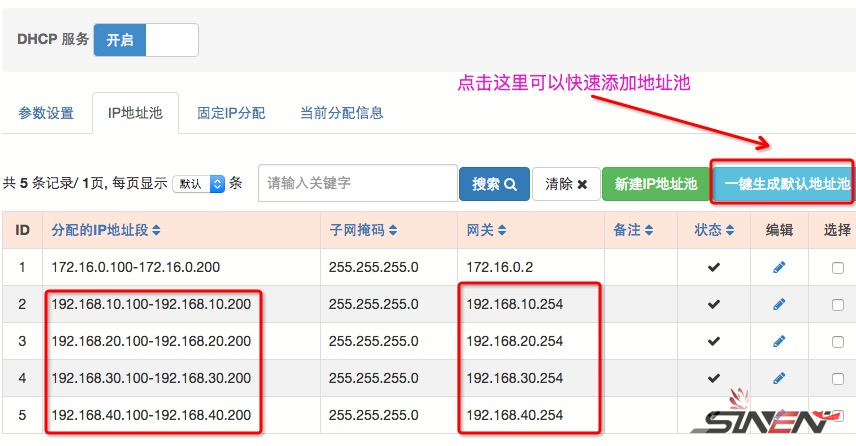

进入“网络”-》“DHCP 服务”-》“IP地址池”-》“新建IP地址池”，

添加4条地址池规则（或点击”一键生成默认地址池“快速添加），最后的规则如下：

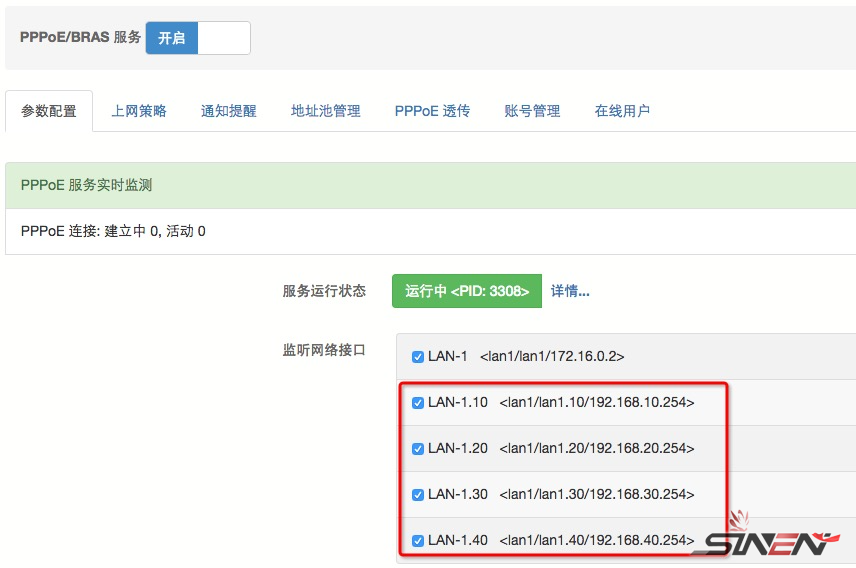

进入“应用”-》“PPPoE拨号服务”-》“参数配置”，在监听网络接口中，勾选所有的VLAN接口，然后保存设置即可

这里以H3C S5024 为例

vlan 10 20 30 40

## 默认VLAN1 IP 地址
interface Vlanif1
 ip address 172.16.0.1 255.255.255.0

## VLAN10 IP 地址
interface Vlanif10
 ip address 192.168.10.1 255.255.255.0

## VLAN20 IP 地址
interface Vlanif20
 ip address 192.168.30.1 255.255.255.0

## VLAN30 IP 地址
interface Vlanif30
 ip address 192.168.30.1 255.255.255.0

## VLAN40 IP 地址
interface Vlanif40
 ip address 192.168.40.1 255.255.255.0

## 端口1-5 在VLAN-10中
#---------------------------------------
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
#
... 省略 ...
#
interface GigabitEthernet0/0/5
 port link-type access
 port default vlan 10
#---------------------------------------

## 端口6-10 在VLAN-20中
#---------------------------------------
interface GigabitEthernet0/0/6
 port link-type access
 port default vlan 20
#
... 省略 ...
#
interface GigabitEthernet0/0/10
 port link-type access
 port default vlan 20
#---------------------------------------

## 端口11-15 在VLAN-30中
#---------------------------------------
interface GigabitEthernet0/0/11
 port link-type access
 port default vlan 30
#
... 省略 ...
#
interface GigabitEthernet0/0/15
 port link-type access
 port default vlan 30
#---------------------------------------

## 端口16-20 在VLAN-40中
#---------------------------------------
interface GigabitEthernet0/0/16
 port link-type access
 port default vlan 40
#
... 省略 ...
#
interface GigabitEthernet0/0/20
 port link-type access
 port default vlan 40
#---------------------------------------

## 端口21~23 在默认VLAN1中
#---------------------------------------
#
interface GigabitEthernet0/0/21
... 省略 ...
#
interface GigabitEthernet0/0/23
#

## 端口24接路由的LAN口，端口模式为trunk口（允许所有VLAN访问）
#---------------------------------------
#
interface GigabitEthernet0/0/24
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#---------------------------------------

使用任一一台电脑（IP设为和路由LAN口相同网段 172.16.0.X），

接入三层交换机的任一默认VLAN1端口（21-23口），进入路由Web-》“工具”-》“PING测试”，依次

• PING 交换机的VLAN1的IP地址，如不通，检查交换机的vlan1接口ip设置
• PING 交换机的其他各个VLAN(10~40)的IP地址, 如不通，检查路由上VLAN设置由是否正确，或交换机的vlan接口的ip设置
• PING 交换机下某一VLAN下的客户机的IP，比如 VLAN10下的192.168.10.2，如果不通，检查交换机上的vlan设置是否正确

在VLAN下的客户机电脑上（比如VLAN10中的192.168.10.2），访问外网，如果不通，检查

• 数字列表项目其网关是否设为路由LAN口对应VLAN的接口IP（192.168.10.254）

优点：

• 路由上的DHCP可以为VLAN下的客户机分配IP
• VLAN 下的客户机可以通过PPPoE拨号穿透三层交换机到路由
• 路由上可获得VLAN下客户机的MAC地址

缺点：VLAN 之间的互访需通过路由转发

另外参考：企业VLAN网络三层转发

需要光猫支持VLAN透传：

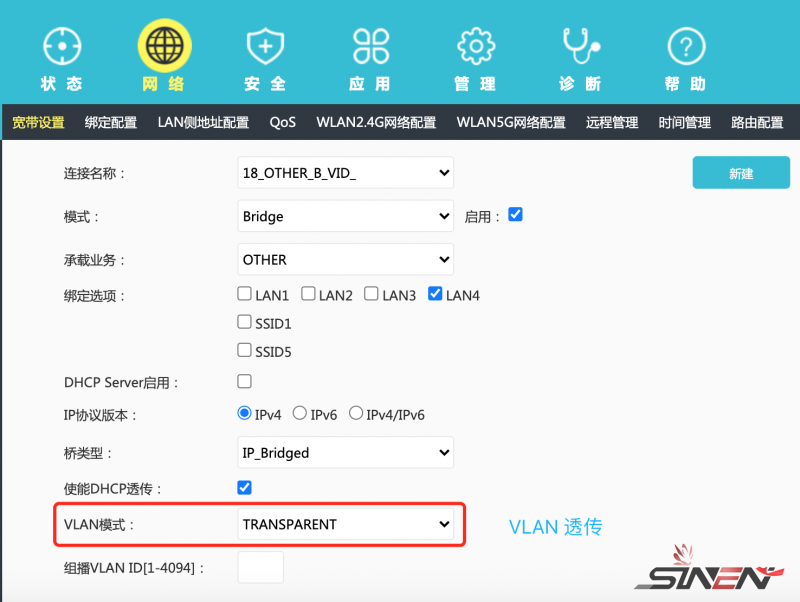

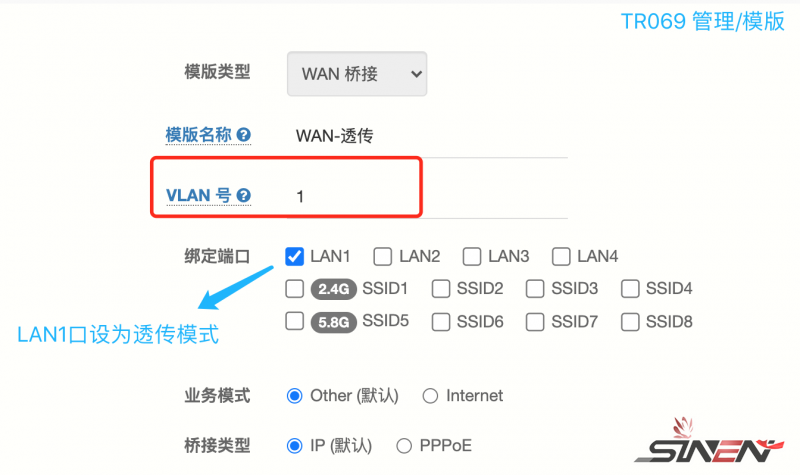

TR069下发WAN业务时，VLAN填1，表示透传：

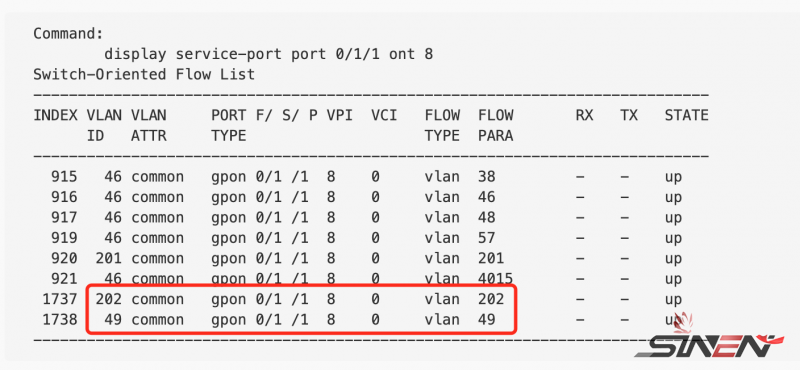

OLT上光猫业务支持多VLAN：

测试VLAN透传是否生效：

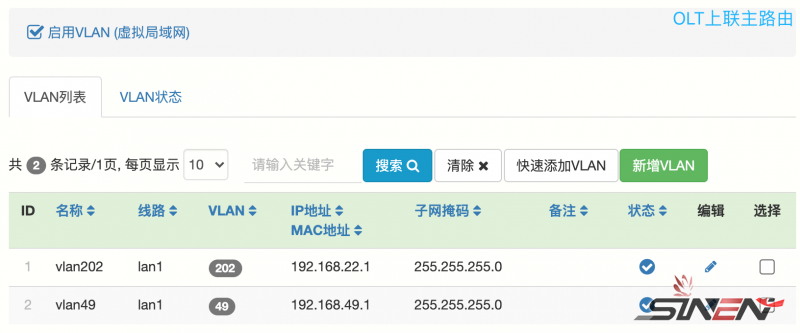

1. OLT上联口路由上创建VLAN




2.

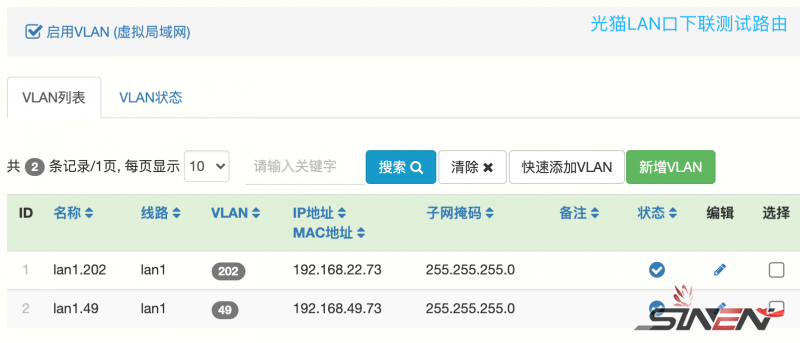

3. 将光猫的LAN1口接测试路由LAN口，创建2个VLAN




4.

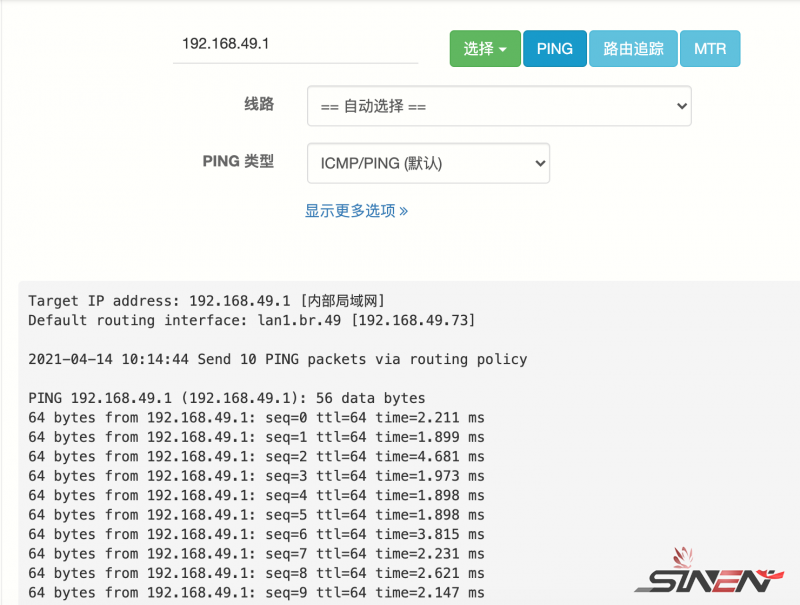

5. 在测试路由上 PING 上级路由VLAN接口的IP，能通表示透传正常
