酒店客房控制系统布线

发布时间：2021-01-20 人浏览

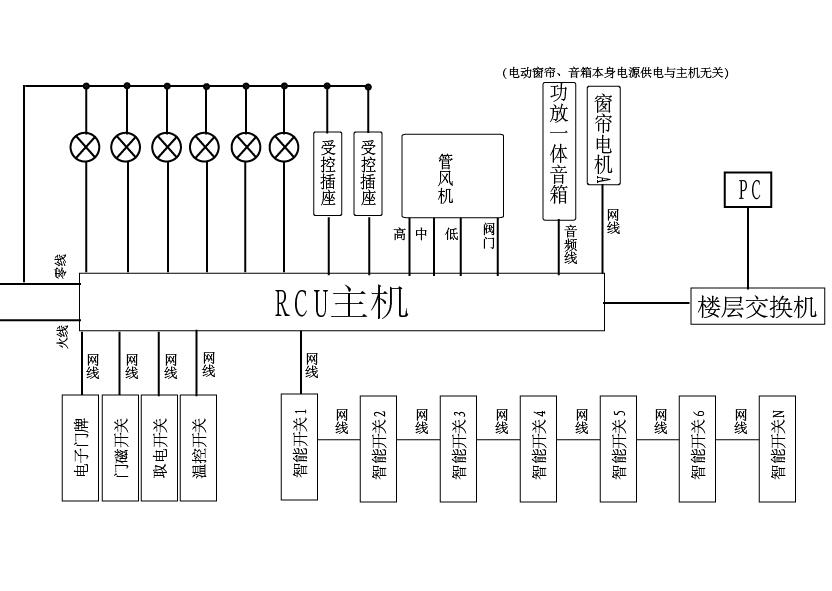

一、RCU安装位置

² RCU主机安装客房配电箱旁边，一般位于吊顶检修口上方或者衣柜后面（推荐）。

² 从配电箱引出一路220v电源（零线、火线）进主机。

二、灯光照明布线方式

² 所有灯光负载和受控插座的火线接入RCU主机的灯光输出端（前期只需要将线材布到位，具体接线由RCU供应商根据酒店需求配置），零线接在一起并入配电箱或者并入RCU主机。

三、电动窗帘布线方式

² 通过对电动窗帘的电机控制来实现窗帘的“打开”、“关闭”、“停止”的功能，在窗帘电机的安装位置和RCU主机之间布一根网线，由RCU主机控制电机的传动方式。

² 电动窗帘电机本身需要供220V的常开电，这个不受RCU客控系统控制，单独从配电箱接入（有些电动窗帘经常断电、上电会影响电机的设置）。

四、中央空调布线方式

² 客控系统中对中央空调的控制主要是通过对管风机的控制，空调安装完成后管风机的“高速”、“中速”、“低速”、“阀门”这四根线进入RCU主机（部分管风机没有“阀门”这根控制线，可以忽略）。

五、电子门牌布线方式

² 电子门牌和RCU主机之间单独布一根网线。

六、SOS布线方式

² 客房紧急求助按钮为机械式，在求助按钮和RCU主机之间单独布一根两芯弱电线。

七、弱电开关布线方式

² 智能开关都是485总线开关，可以实现诸如场景控制、灯光控制、窗帘控制、背景音乐、门牌控制、服务请求等功能，这些开关都是通过485总线方式和RCU主机之间通信。

² 485总线开关可以通过串联方式，不同的开关之间手拉手连接进入RCU主机。如果一些开关的位置无法串联进入主机，也可以在开关和RCU主机之间单独布一根网线。

² 取电开关和温控开关较为特殊，为了具有更好的扩展性，取电开关、温控开关和RCU之间都独立布一根网线。

八、客房联网布线方式

² 每个房间有一台RCU主机，每个RCU主机位置到楼层弱电室交换机位置布一根网线，接入酒店局域网；

² 酒店机房配置一台电脑服务器接入局域网，客房信息同步软件运行在电脑服务器，实时采集每个房间的状态信息保存到数据库，前台服务人员可以通过前置软件实时掌握、处理客房信息和服务请求；

² 开房软件也可以利用数据库信息嵌入客控系统的应用。
